Mortaiseuse ST5 CNC
Nouveau design, technologie à la pointe de l’innovation. Le modèle Cabe le plus récent permet des usinages inédits.
Le 5ème axe, nouveauté introduite spécifiquement pour ces modèles de machine à course élevée, permet de réduire ou d’augmenter rapidement la distance entre le passage sous la tête et la table pivotante en fonction de la rainure à réaliser.
Avec une grande simplicité de réalisation, soutenue également par une vitesse de coupe constante, elle permet la réalisation de formes complexes, jusqu’alors impossibles avec les modèles traditionnels. La machine est idéale pour l’usinage de pièces grandes.
Stozzatrice ST5 CNC
Nouveau design, technologie à la pointe de l’innovation. Le modèle Cabe le plus récent permet des usinages inédits.
Le 5ème axe, nouveauté introduite spécifiquement pour ces modèles de machine à course élevée, permet de réduire ou d’augmenter rapidement la distance entre le passage sous la tête et la table pivotante en fonction de la rainure à réaliser.
Avec une grande simplicité de réalisation, soutenue également par une vitesse de coupe constante, elle permet la réalisation de formes complexes, jusqu’alors impossibles avec les modèles traditionnels. La machine est idéale pour l’usinage de pièces grandes.
Technologie de pointe
Le réglage contrôlé de la distance entre le bas et la table (5ème axe) permet d’obtenir une qualité de coupe constante sur des pièces de différentes hauteurs. La commande permet le réglage de la coupe de n’importe quelle figure et gère le mouvement de la machine.
Performante & flexible
Conçue pour être flexible et particulièrement performante, la machine ST5 CNC est équipée de contrôleurs et moteurs Fanuc. L’ensemble des éléments d’usinage (outils, points d’origine, cycles composés de suites de process) sont enregistrés dans des bibliothèques stockées dans les commandes pour une configuration rapide de la machine.
Le mouvement de la tête, contrôlé par les moteurs brushless Fanuc, est effectué par contrôleur: ce dernier garde en mémoire la position de départ, la re-proposant automatiquement en cas de besoin.
Avantages
Bloc porte-outils
L’innovant bloc porte-outils haute répétabilité garantit l’alignement de l’outil avec le centre de l’alésage de la table.
En association le système « VCT » de changement virtuel d’outil (breveté Cabe), permet de procéder à deux usinages successifs avec des outils différents sans devoir arrêter la machine pour effectuer le changement.
Axe de coupe contrôlé
Les cinq axes contrôlés par des moteurs brushless garantissent: programmation rapide de la machine, vitesse de coupe constante, grâce à l’élimination du système traditionnel bielle-manivelle pour la mise en mouvement de la tête.
Grâce à la technologie d’interpolation des axes, il n’est plus nécessaire d’orienter la tête de la machine.
Processus innovants
Permet l’exécution de figures complexes:
- Rainures coniques
- Rainures hélicoïdales
- Rainures borgnes sans gorge ni trou de déchargement
- Formes carrées
- Formes hexagonales
- Rainures trapézoïdales simples
et doubles. - Découpe maag
Caractéristiques Techniques
- Contrôleur Fanuc, modèle écran tactile 10.4”.
- Table porte-pièces pivotante contrôlée (axe C).
- Dégagement automatique de l’outil en phase de remontée.
- Système de réfrigération huile entière.
- Les axes contrôlés sont équipés de moteurs brushless Fanuc
- Les axes contrôlés sont gérés directement par le contrôle; la mise en mouvement en mode manuel des axes contrôlés est assurée par une manivelle électronique.
- Lecture directe de la position de tous les axes linéaire.
- Les axes linéaires se déplacent sur rails de guidage à recirculation de rouleaux pour garantir une précision maximale.
- Les vis de commande pour les axes X, Y sont à recirculation de billes rectifiées préchargées.
- La vis de commande pour l’axe Z est de type: vis à recirculation de rouleaux, permettant la transmission du couple élevé.
- Bac pratique de récupération copeaux “amovible”, qui se trouve sous la table.
- La sécurité autour de la zone de travail, éclairée, est garantie par des carters pratiques (2 portes) qui permettent également la facilité de positionnement des pièces et la protection contre les accidents.
- Clés de service et mode d’emploi fournis.
- Bloc porte-outils universel en “V”.
- Tourelle de signalisation état machine.
- Réglage “fin” de la tête inclinable avec volant.
- Kit soufflage air pneumatique pour nettoyage des trous borgnes.
- Evacuateur copeaux automatique.

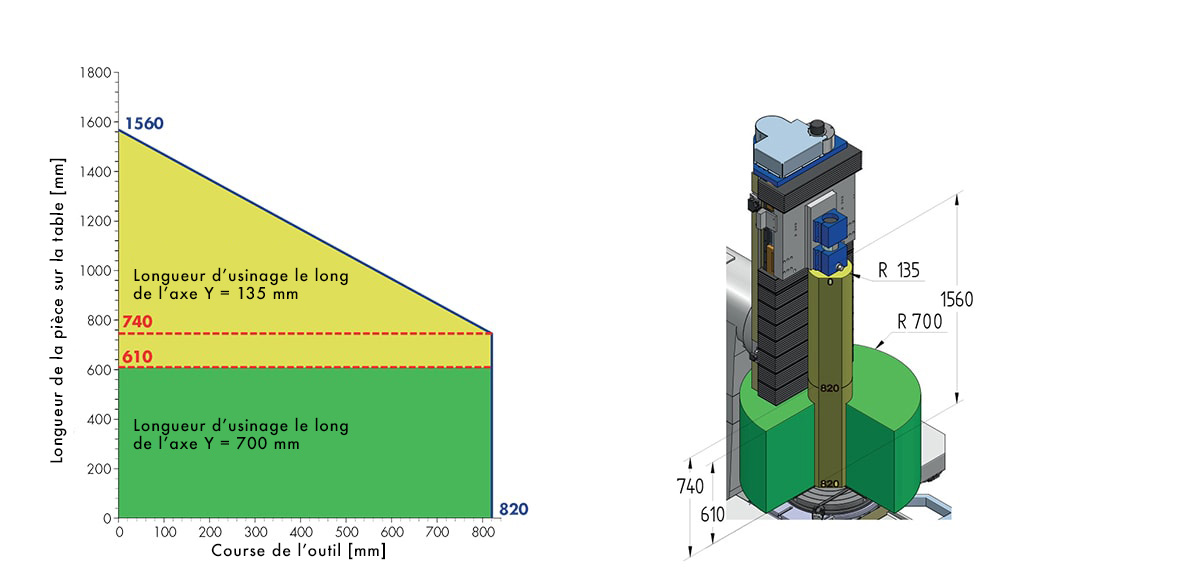

| CARACTÉRISTIQUES | DIMENSIONS | ST5-610 |
|---|---|---|
|
Course programmable de l’outil [mm]
|
A |
0-820 suivant le Ø pièce
|
|
Distance entre porte-outils et colonne [mm]
|
C |
700
|
|
Distance sous-tête / Table pivotante [mm]
|
D |
200-620 réglable avec cinquième moteur
|
|
Diamètre de la table pivotante [mm]
|
Ø600
|
|
|
Diamètre trou central table [mm]
|
E |
Ø200
|
|
Courses de la table [mm]
|
Cx x Cy
|
600×600
|
|
Puissance moteur / frein [kW]
|
25
|
|
|
Vitesse de travail réglable [mm/min.]
|
0-15.000
|
|
|
Longueur maximum pièce à travailler [mm]
|
Ø190×1500
|
|
|
Alimentation électrique |
400V-50Hz-3fase
|
|
|
Poids net approx. [Kg]
|
12000
|
|
|
Dimensions machine LxPxH [mm]
|
4331x3326x3729
|
